Заземлення сонячної станції як зробити правильно

Встановлення сонячних панелей — це не лише монтаж модулів та підключення інвертора. Правильно організоване заземлення є важливою частиною безпеки всієї сонячної електростанції: воно допомагає захистити людей, обладнання та будинок від небезпечних напруг, пошкодження ізоляції та наслідків перенапруг.

У цій статті — 10 основних кроків правильного заземлення сонячної станції.

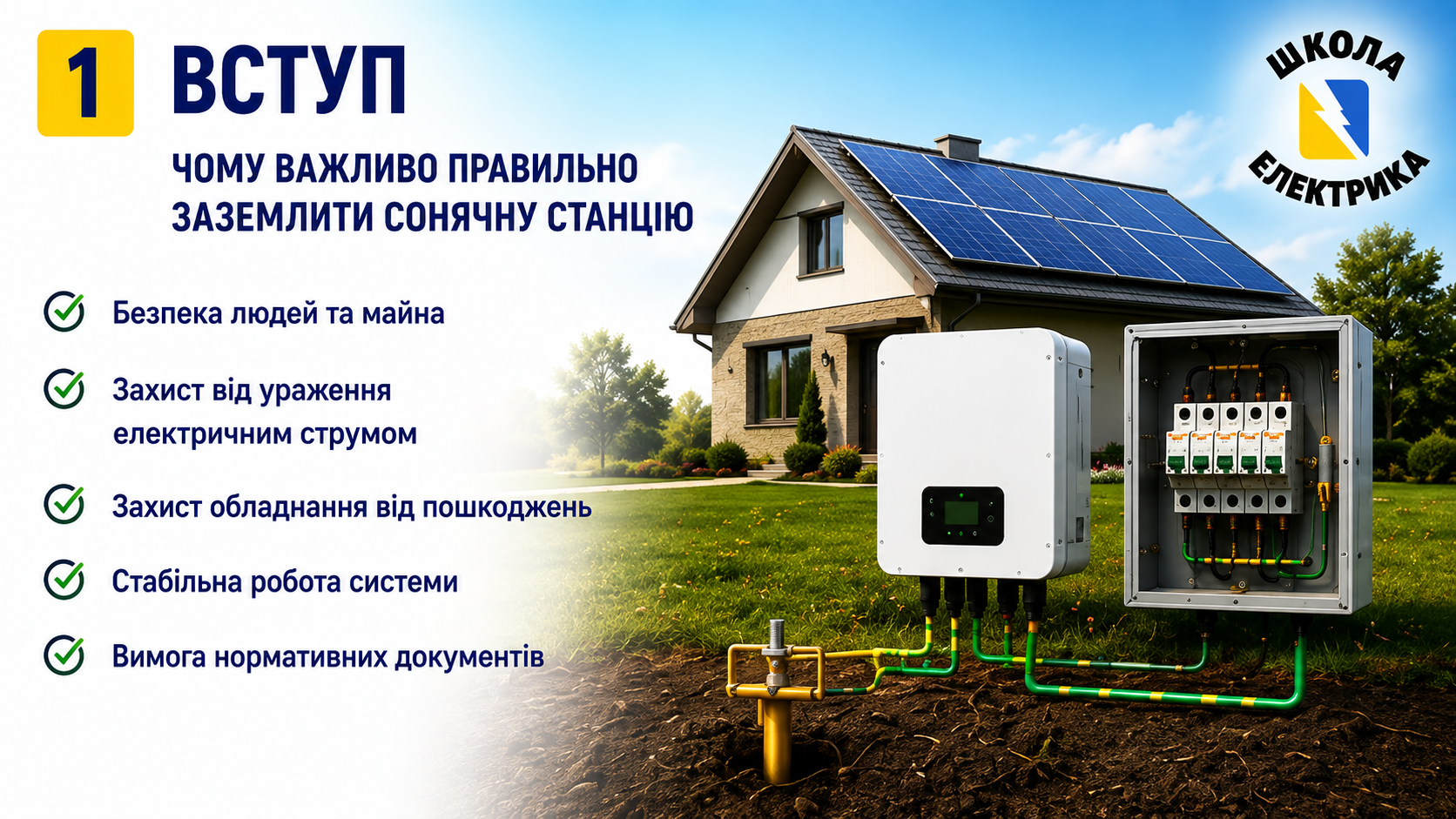

1. Визначте, навіщо потрібне заземлення

Заземлення забезпечує безпеку людей і майна, створює умови для роботи захисних апаратів та допомагає захистити обладнання від пошкоджень. Тому систему заземлення потрібно передбачати ще на етапі проєктування сонячної електростанції.

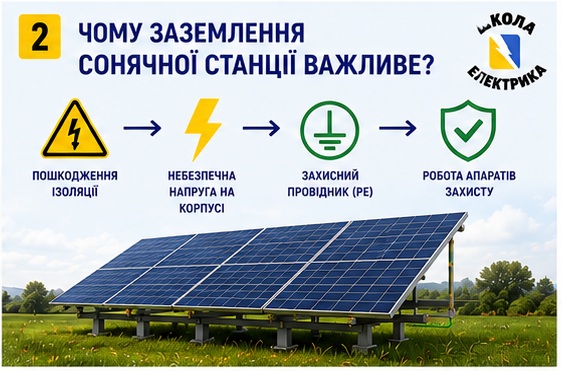

2. Зрозумійте принцип роботи захисту

При пошкодженні ізоляції може виникнути небезпечна напруга на металевому корпусі обладнання. Захисний провідник PE забезпечує шлях для струму пошкодження, завдяки чому захисні апарати можуть відключити аварійну ділянку.

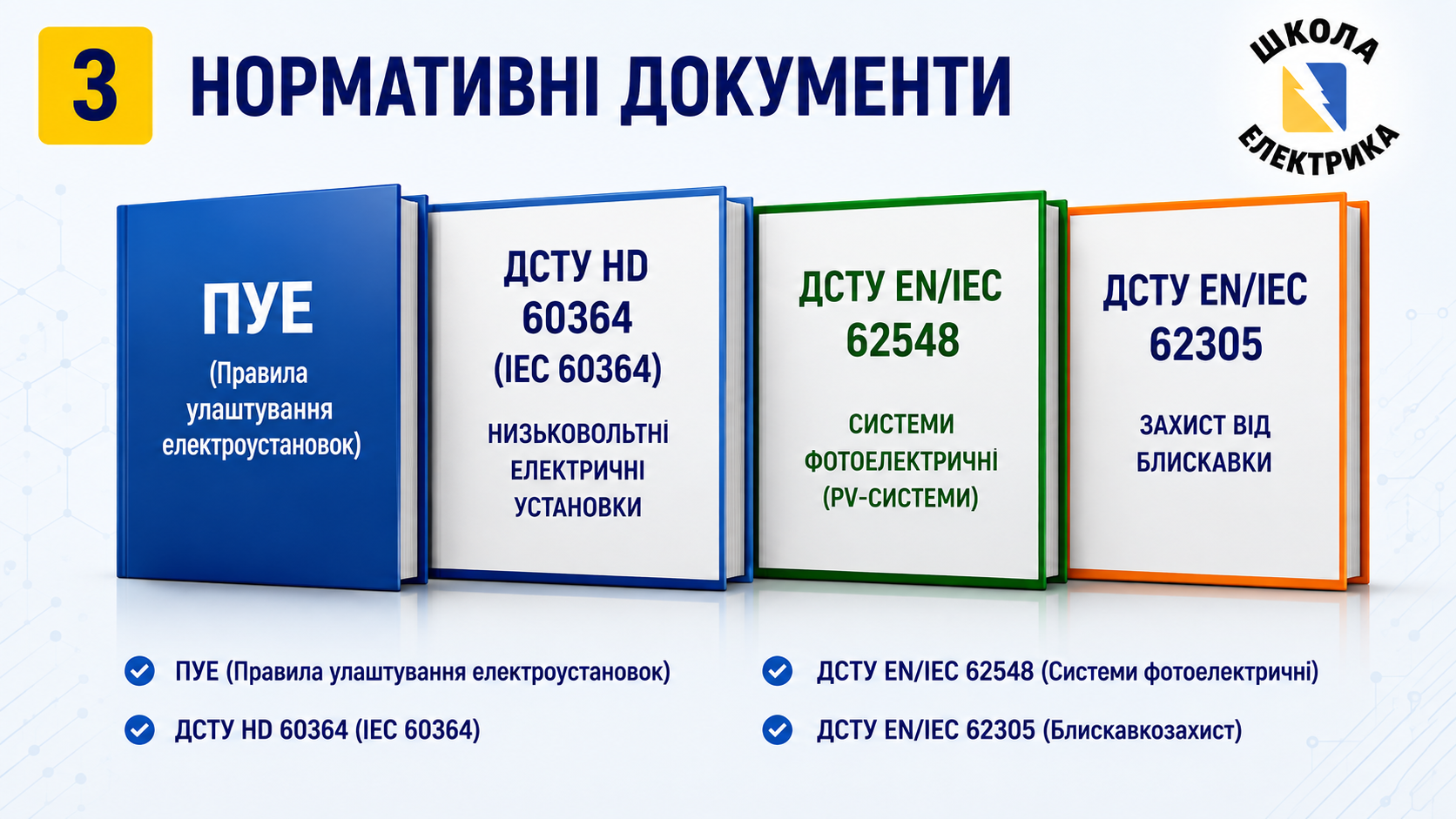

3. Врахуйте вимоги нормативних документів

Під час проєктування необхідно враховувати вимоги ПУЕ, ДСТУ HD 60364 (IEC 60364), ДСТУ EN/IEC 62548 для фотоелектричних систем та ДСТУ EN/IEC 62305 щодо блискавкозахисту.

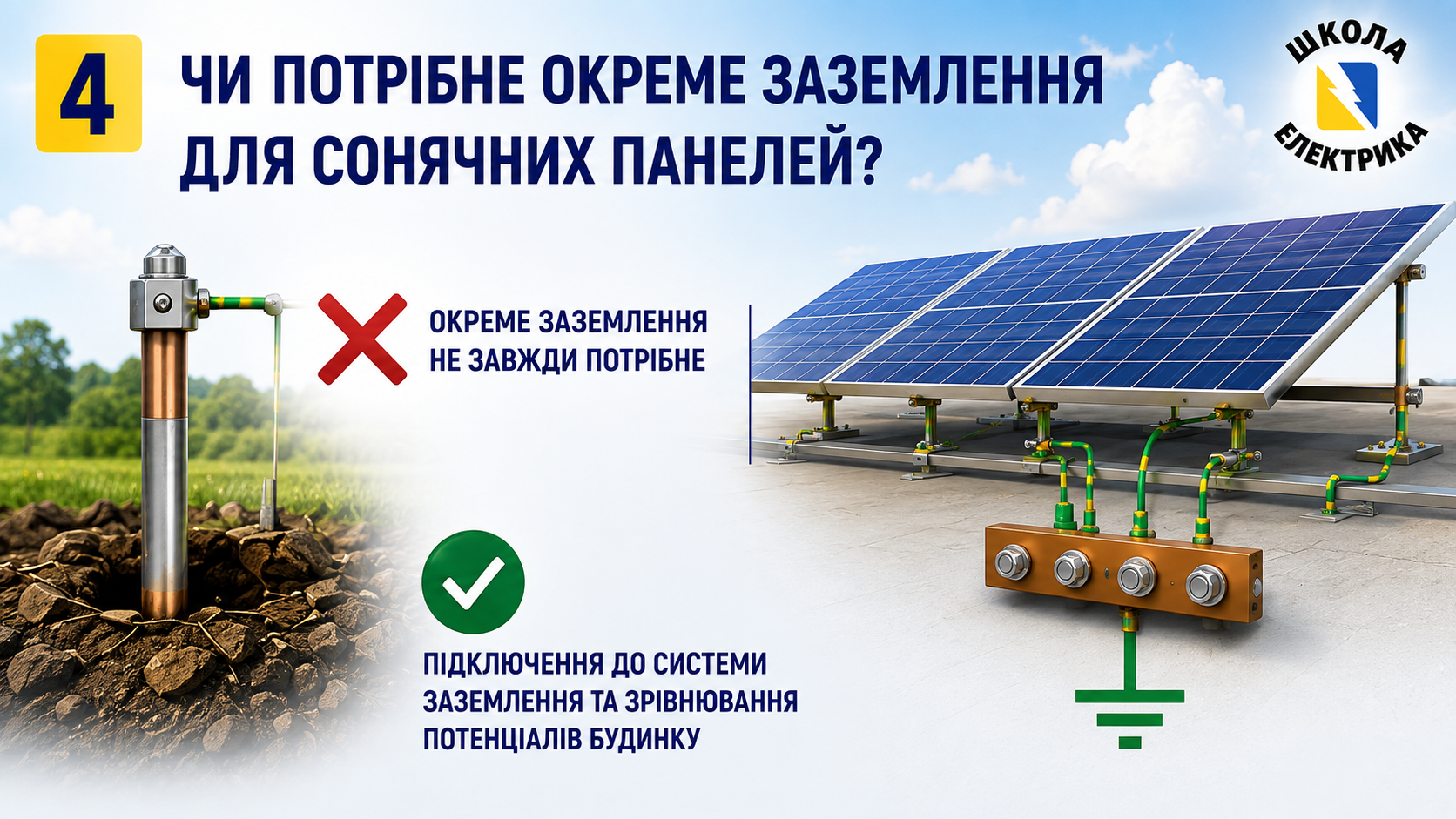

4. Не робіть окреме заземлення без необхідності

Для сонячних панелей окремий заземлювач не завжди потрібний. У багатьох випадках правильним рішенням є підключення металевих конструкцій до системи заземлення будинку із забезпеченням зрівнювання потенціалів.

Головне — правильно організувати всю систему, а не просто встановити додатковий заземлювач біля панелей.

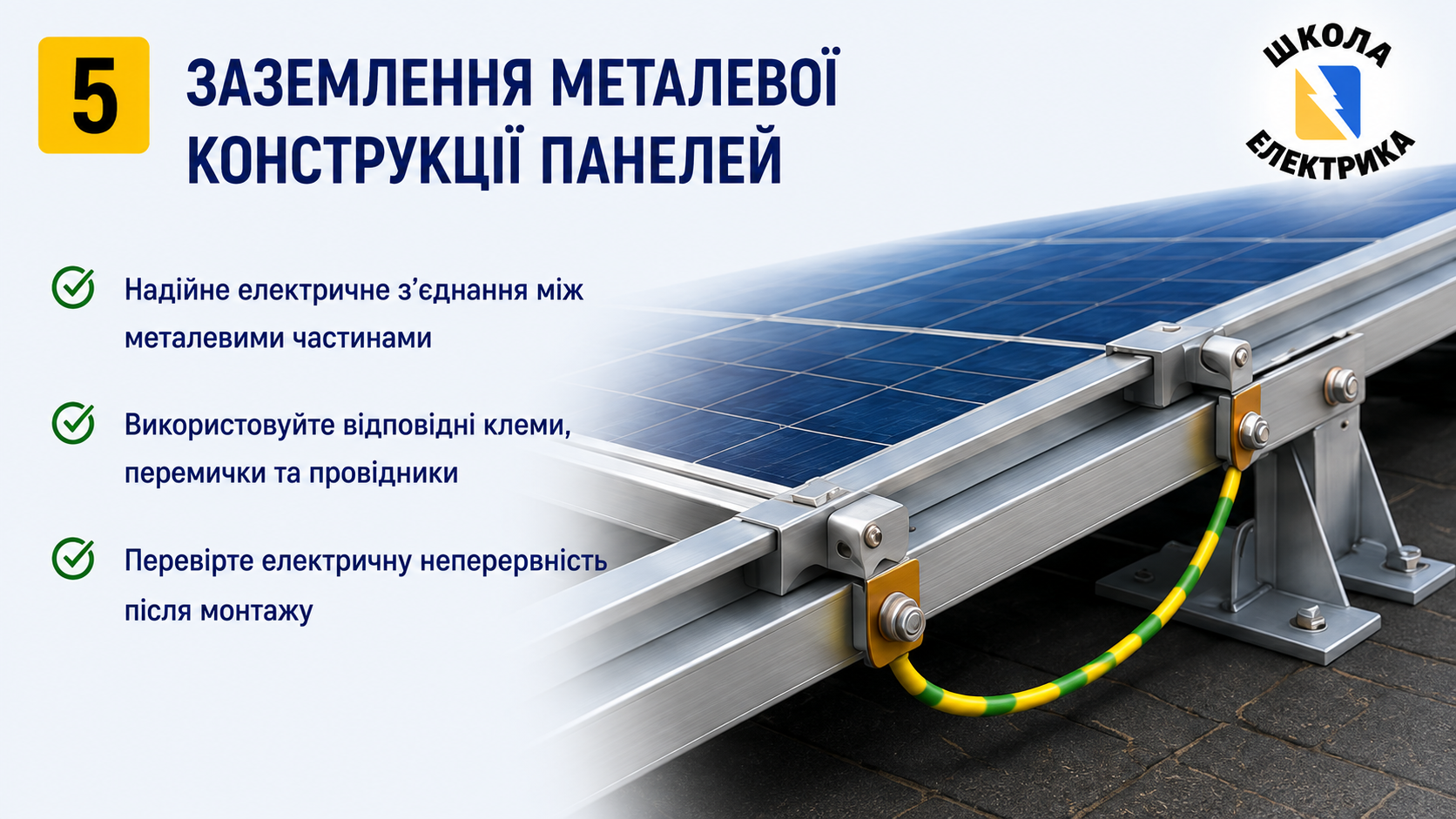

5. Заземліть металеву конструкцію панелей

Усі необхідні металеві частини конструкції повинні мати надійне електричне з'єднання із захисним провідником.

Для цього застосовують відповідні клеми, перемички та провідники, призначені для монтажу фотоелектричних систем.

Після монтажу необхідно перевірити електричну неперервність усіх з'єднань.

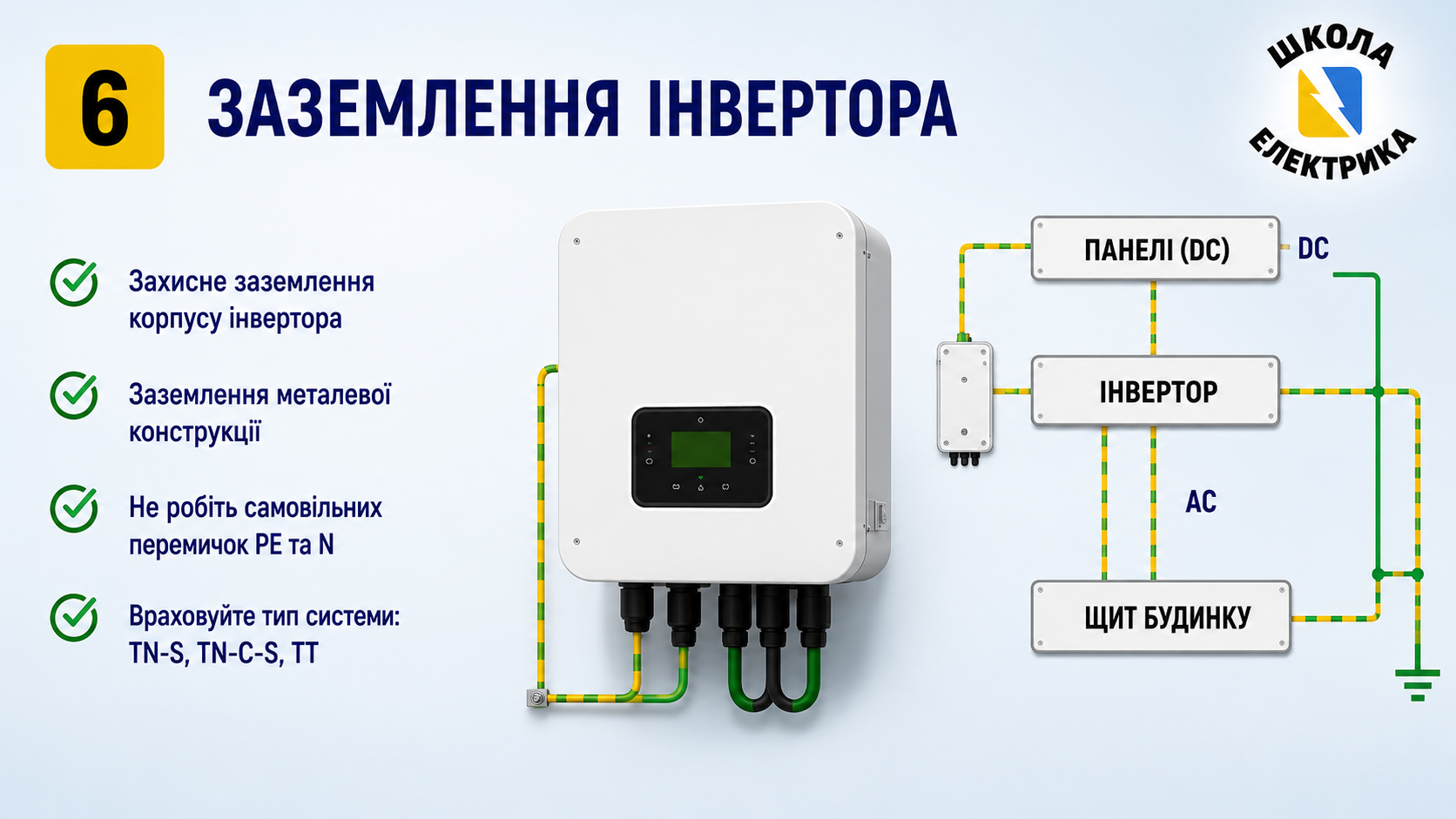

6. Правильно заземліть інвертор

Корпус інвертора необхідно підключити до захисного провідника PE відповідно до конструкції обладнання та схеми електроустановки.

Також потрібно враховувати систему заземлення будинку — TN-S, TN-C-S або TT.

Не допускайте самовільного перемикання або об'єднання PE та N.

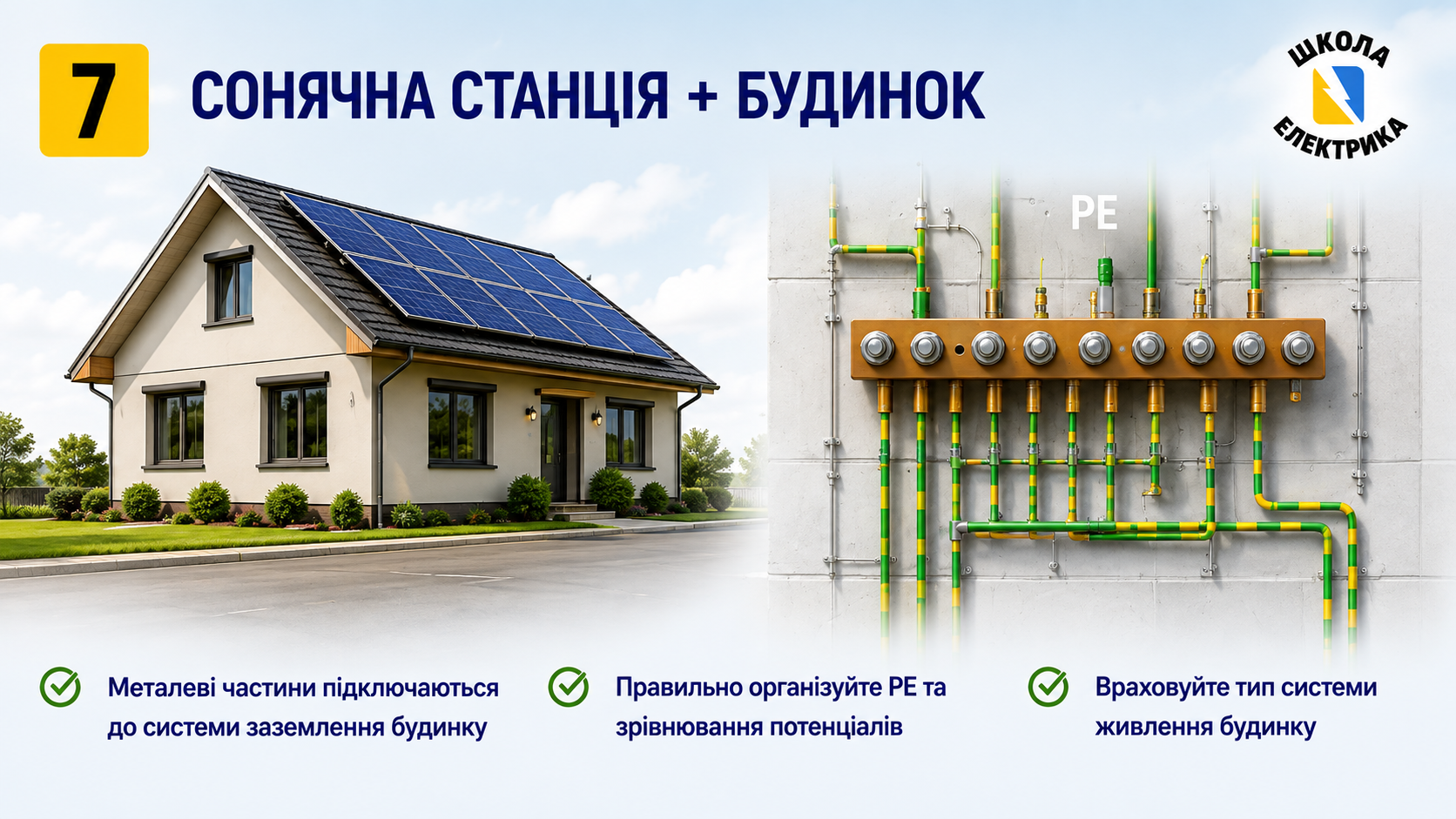

7. Об'єднайте сонячну станцію із системою будинку

Металеві частини сонячної станції повинні бути інтегровані в систему захисного заземлення та зрівнювання потенціалів будинку.

Особливу увагу потрібно приділити правильному підключенню PE та головної заземлювальної шини (ГЗШ).

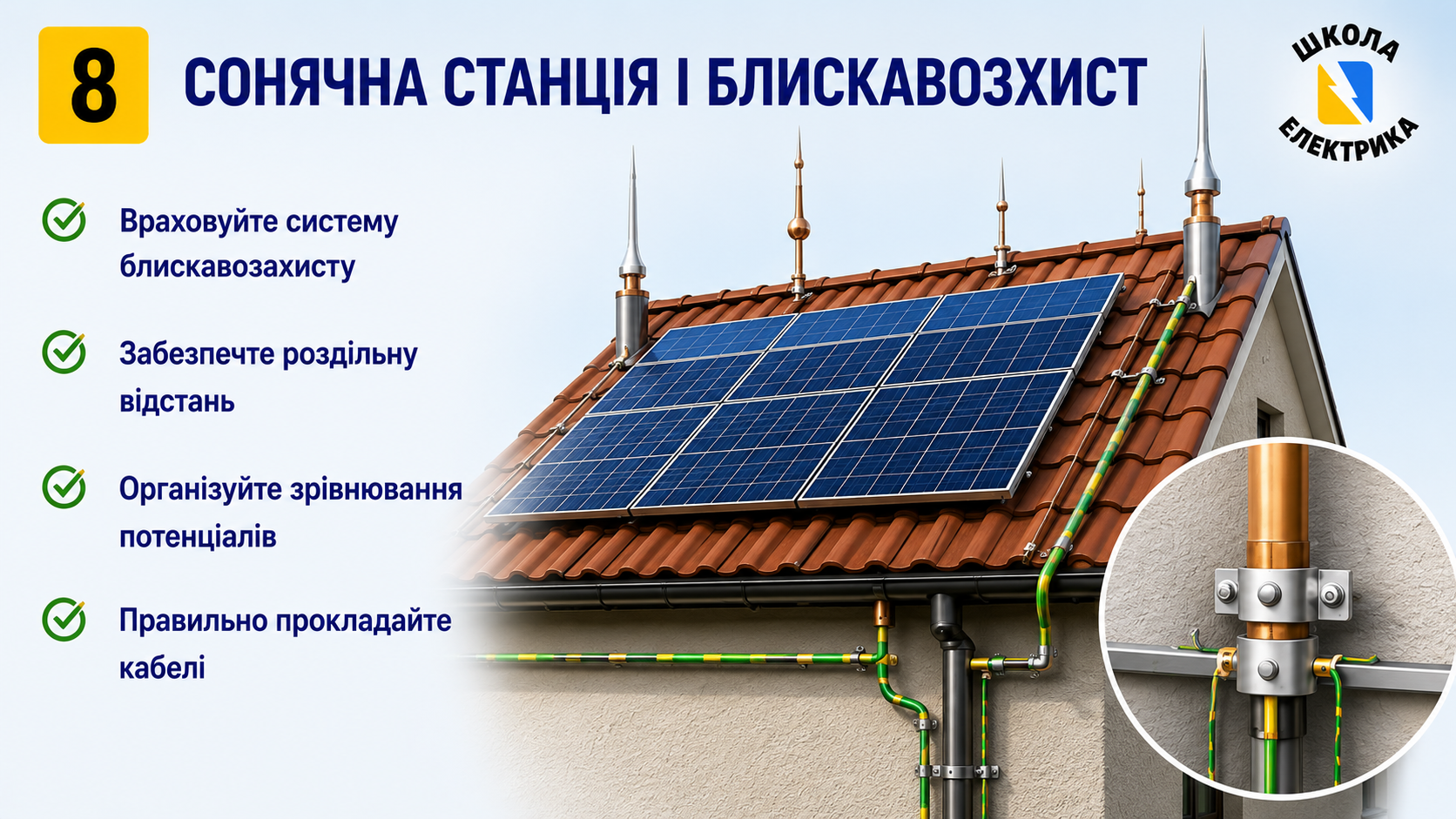

8. Врахуйте блискавкозахист

Якщо будинок обладнаний системою блискавкозахисту, сонячну станцію необхідно проєктувати разом із нею.

Потрібно врахувати роздільні відстані, зрівнювання потенціалів та правильне прокладання кабелів. Неправильне зближення елементів сонячної станції та блискавкозахисту може створити додаткові ризики.

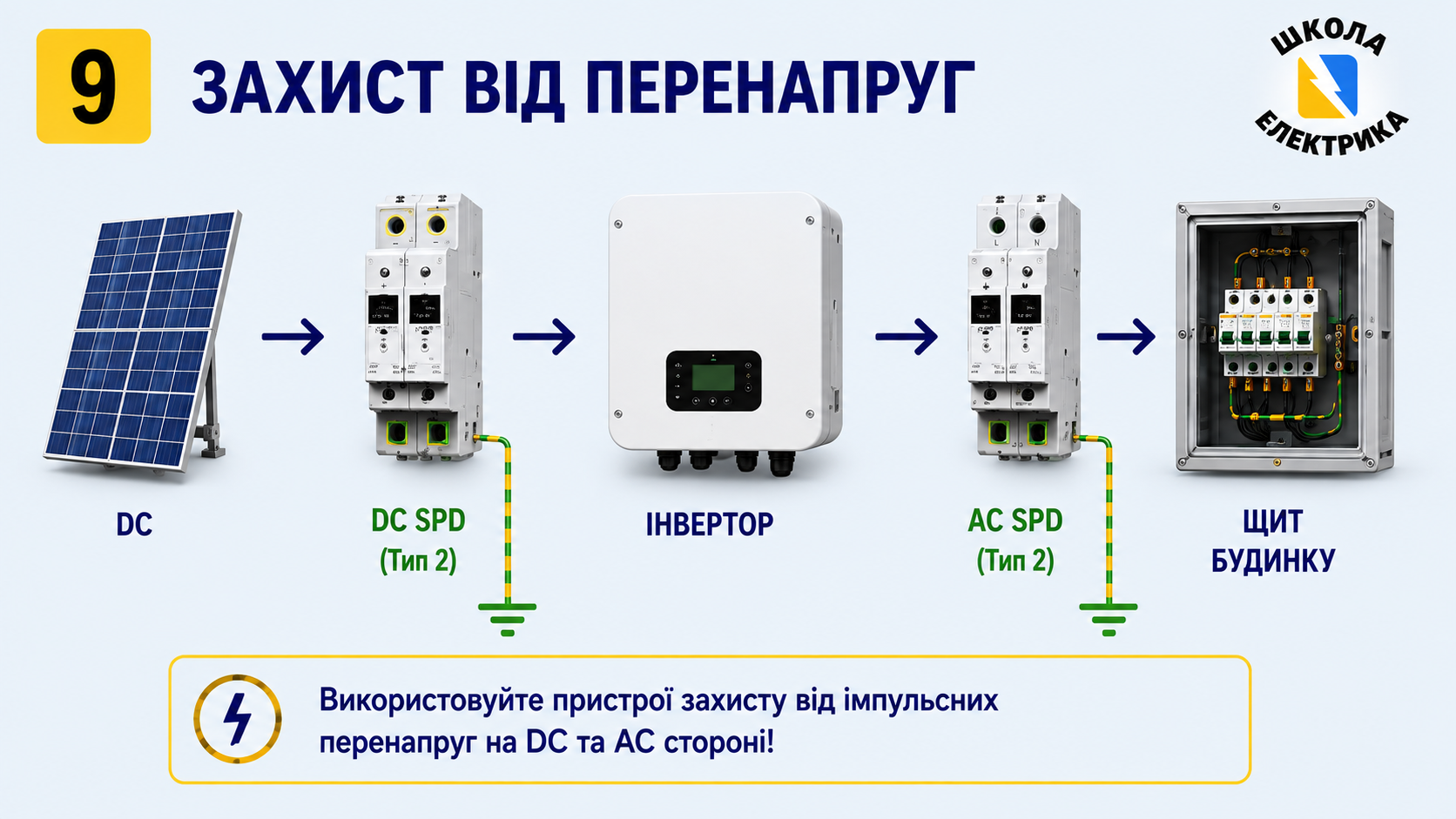

9. Встановіть захист від перенапруг

Сонячна станція потребує захисту від імпульсних перенапруг.

Залежно від конкретної схеми застосовують SPD (ПЗІП) на стороні DC та AC. Такі пристрої допомагають захистити панелі, інвертор та електрообладнання будинку від небезпечних імпульсів напруги.

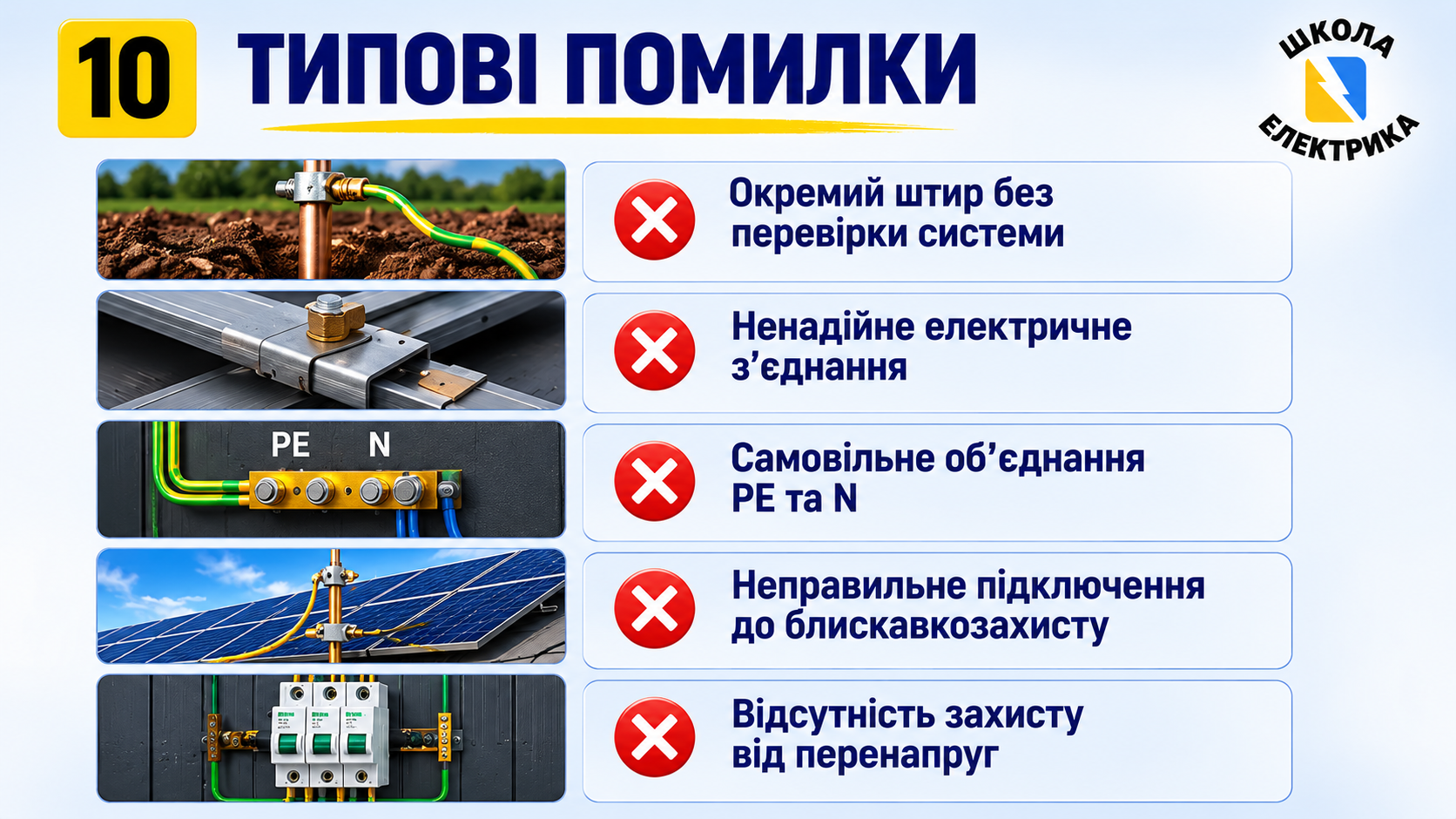

10. Перевірте систему та не допускайте типових помилок

Після завершення монтажу необхідно перевірити всі з'єднання та параметри системи.

Найпоширеніші помилки:

окремий заземлювач без правильного зв'язку із системою будинку;
ненадійне електричне з'єднання металевих конструкцій;
самовільне об'єднання PE та N;
неправильне підключення до системи блискавкозахисту;
відсутність захисту від імпульсних перенапруг;
відсутність перевірки електричної неперервності після монтажу.

Головне правило

Заземлення сонячної електростанції потрібно розглядати як єдину систему: панелі → металеві конструкції → інвертор → PE → ГЗШ → система заземлення будинку → блискавкозахист та SPD.

Не варто просто забивати окремий заземлювач біля сонячних панелей і вважати роботу завершеною. Безпечна система — це правильно спроєктоване заземлення, зрівнювання потенціалів, блискавкозахист і захист від перенапруг, виконані з урахуванням конкретного об'єкта та вимог нормативних документів.
